MOS管和三極管的區別
來源：立深鑫電子????????發布時間：11-27????????點擊：
摘要 : 在電路設計當中假設我們想要對電流中止控制,那就少不了三極管的幫助。我們俗稱的三極管其全稱為半導體三極管,它的主要作用就是將微小的信號中止放大。MOS管與三極管有著許多相近的地方,這就使得一些新手不斷無法明白兩者之間的區別,本篇文章就將為大家引見三極管和MOS管的一些不同
MOS管與三極管區別-分析MOS管和三極管原理圖對比
MOS管和三極管原理圖對比分析
在電路設計當中假設我們想要對電流中止控制,那就少不了三極管的幫助。我們俗稱的三極管其全稱為半導體三極管,它的主要作用就是將微小的信號中止放大。MOS管與三極管有著許多相近的地方,這就使得一些新手不斷無法明白兩者之間的區別,本篇文章就將為大家引見三極管和MOS管的一些不同
關于三極管和MOS管的區別,簡單總結了幾句話便當大家理解
從性質上來說:三極管用電流控制,MOS管屬于電壓控制
從本錢上來說:三極管低價,MOS管
關于功耗問題:三極管損耗大
驅動能力上的的不同:MOS管常用于電源開關以及大電流地方開關電路

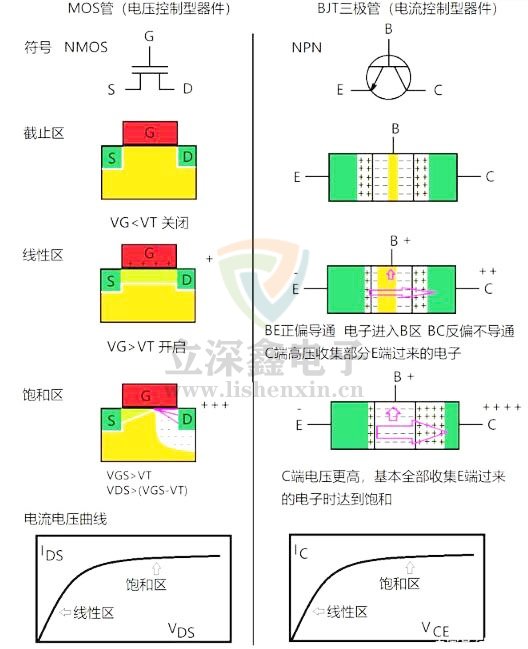

MOS管和二極管原理圖井不復雜,但是分開講述細節,反而不如対比起來容易理解。這里用張圖,讓您輕松理解MOS管和三極管的工作原理
和三極管區別原理圖這里以NMOS三極管為例,并且以電子流(而非電流)方向為主來說明。
MOS管和三極管符號
MoS管一般可以簡化為三個極,分別是柵極和極(D),MOS器件是電壓控制型器件,用柵極電壓來控制源漏的導通情況
BJT二極管有三個極,分別是基極(B)發射極和集電極(C),三極管是電流控制型器件,用基極電流來控制發射極與集電極的導通情況
MOS管和三極管截止區
MOS管的如果柵壓小于值電壓,MOS管相當于兩個背靠背的二極管,不導通；
極管也一樣,如果偏壓小于國值也相當于兩個背靠背的二極管,不導通；
MOS管和三極管線性區
MOS如果柵上加正電壓,就會在其下感應出相反極性的負導通能力就大
MOS管如果BE結加正向偏置導通,電子就會進入到基區了被基區的P型空穴俘獲外,它們有兩個地方可以一個是從基極流N是被集電極更高的正電壓吸收。集電極電壓越高,能收集到的電子就會越多,這也是線性變化
MOS管和三極管飽MOS在漏極電壓比較高時,會使溝道夾斷,之后即使電壓升高,電流不會再升高,因此叫做飽和區
極管在集電極電壓比較高E乎全部收集到從發射極過來的電子,電壓再升高也沒有辦法收集到更多,也是它的飽和區。
MOS管和二極管電流電壓曲線
MOS管和二極管區別的在線性區,隨著電壓升高,源漏電流或集電極電流上升。而在飽和區電壓升高,電流基本都保持不變。二者的趨勢基本一致。
