摘要 : PCB封裝就是把實際的電子元器件，芯片等的各種參數（比如元器件的大小，長寬，直插，貼片，焊盤的大小，管腳的長寬，管腳的間距等）用圖形方式表現出來，以便可以在畫PCB圖時進行調用。
元器件封裝的構建是PCB設計中的一個重要環節，小小的一個錯誤都有可能導致整個板子不能工作以及工期的嚴重延誤。因此，具備元器件封裝的相關知識對每一個PCB工程師來說都是相關重要的。
PCB封裝
PCB封裝就是把實際的電子元器件，芯片等的各種參數（比如元器件的大小，長寬，直插，貼片，焊盤的大小，管腳的長寬，管腳的間距等）用圖形方式表現出來，以便可以在畫PCB圖時進行調用。
元器件封裝的類型
封裝主要分為DIP雙列直插和SMD貼片封裝兩種。
1、直插式元器件封裝

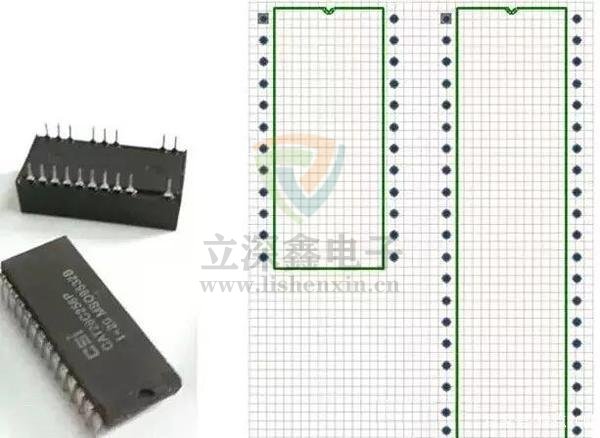

直插式元器件封裝的焊盤一般貫穿整個電路板，從頂層穿下，在底層進行元器件的引腳焊接，如圖所示。
2、貼片式元器件封裝
貼片式的元器件，指的是其焊盤只附著在電路板的頂層或底層，元器件的焊接是在裝配元器件的工作層面上進行的。

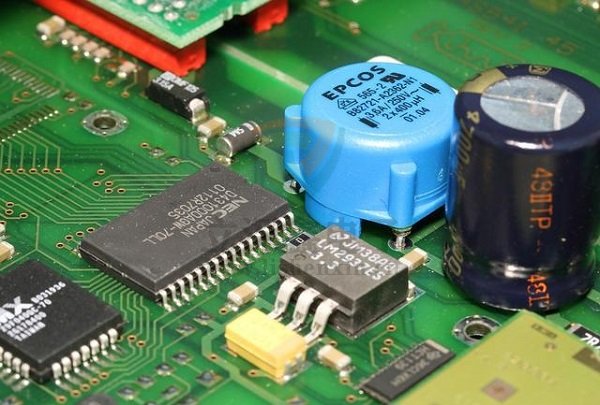

常見的元器件封裝

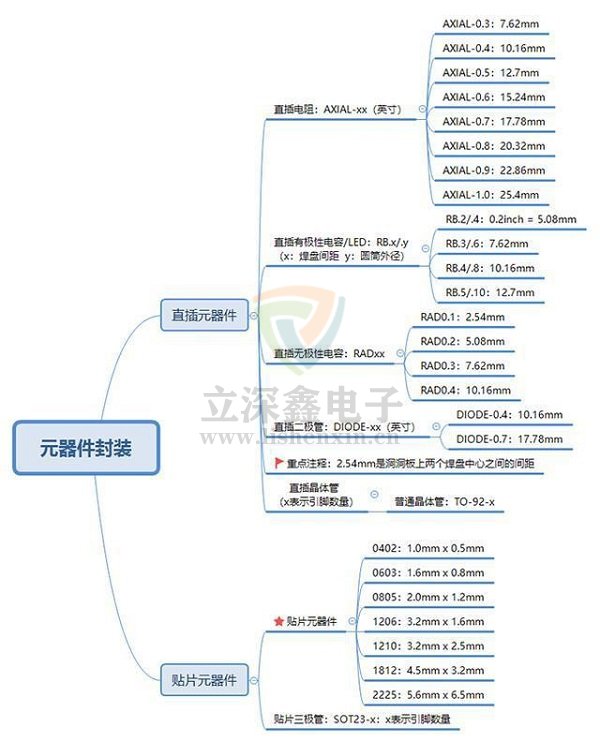

對于大多數的電子元件來說，常見的分立元件封裝主要包括二極管類、電容類、電阻類和晶體管類等；常見的集成電路類主要包括單列直插式和雙列直插式等。
二極管類：二極管類元件封裝的編號一般為DIODE-xx，其中數字xx表示二極管類元件引腳間的距離。例如，元件封裝編號為DIODE-0.5表示元件引腳間的距離為500mil。
電容類：電容類元件封裝可以分為兩類，它們分別是非極性電容類和極性電容類。非極性電容類元件封裝的編號為RADxx，其中數字xx表示元件封裝引腳間的距離；極性電容類元件封裝的編號為RBxx-yy，其中數字xx表示元件引腳間的距離，數字yy表示元件的直徑。
電阻類：電阻類元件封裝也可以分為兩類，它們分別是普通電阻類和可變電阻類。普通電阻類元件封裝的編號為AXIAL-xx，其中數字xx表示元件引腳間的距離；可變電阻類元件封裝的編號為VRx，其中數字x表示元件的類別。
集成電路類：單列直插式元件封裝的編號為SIL-xx，其中數字xx表示單列直插式集成電路的引腳數；雙列直插式元件封裝的編號為DIP-xx，其中數字xx表示雙列直插式集成電路的引腳數。
