摘要 : 穩壓器、三引腳穩壓器、降壓器、LDO。這些想必有聽過的名稱全都是指線性穩壓器。除了這些名稱，根據其功能或方式可以分成幾類。
穩壓器、三引腳穩壓器、降壓器、LDO。這些想必有聽過的名稱全都是指線性穩壓器。除了這些名稱，根據其功能或方式可以分成幾類。

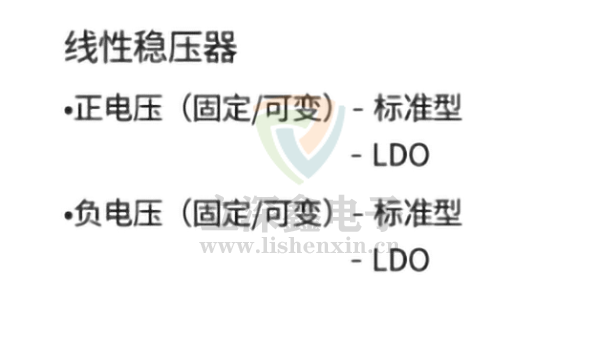

首先，大致分類的話可以分為正電壓用和負電壓用。另外，負電壓用種類并不多。其下可分為固定輸出型和可變輸出型。固定型有輸入、輸出、GND等3引腳，以標準型號78xx（正）、79xx（負）型為代表。IC內置設定用的電阻，反饋引腳無須外露?？勺冃腿鐖D1例所示，如果為GND基準型，反饋引腳會露出變成4引腳?？勺冃瓦€有無GND引腳的浮動工作317（正）、337（負）等類型，這些為3引腳。
固定和可變的又分為標準型和LDO型。LDO是Low Dropout的簡稱，相對于標準型3V左右的壓差電壓（可進行穩定工作的最低輸出輸入電壓差），改良的1V以下的LDO，在3.3V電源IC問世時開始普及。在12V轉換至5V規格全盛時期，即使壓差電壓為標準型3V左右也沒有什么問題，但如果需3.3V電源時就無法從5V產生3.3V，于是就誕生了LDO。
上述線性穩壓器都為內置輸出晶體管型，此外還有外置輸出晶體管以便處理大電流的線性穩壓控制IC。
其他還有按照制造工藝特征來分類。一般雙極工藝的線性穩壓器多為35V或50V等高耐壓品，消耗電流則多以幾mA。CMOS類最近也出20V等高耐壓品，輸入電壓多設定在5V。但消耗電流非常小，只有幾十μA。
封裝方面，線性穩壓器注重散熱，故使用熱阻低的封裝。插件型以附散熱片的TO-220，表貼型則使用散熱片外露于背面的類型為主。
關鍵要點：
分正電壓用和負電壓用，各有輸出固定型和可變型。
LDO為輸出輸入間電壓損耗低的類型，為支持電源電壓更低而生。
封裝仍多使用附有散熱片的插件型。
