肖特基二極管的結構和缺點你都知道嗎？
來源：立深鑫電子????????發布時間：01-20????????點擊：
摘要 : 如前所述，肖特基二極體的導通電壓非常低。相比于一般二極管在電流流過時產生的約 0．7－1．7 V的電壓降，肖特基二極管的電壓降只有 0．15－0．45 V。正是因此，使用肖特基二極管，可以提升系統的效率。

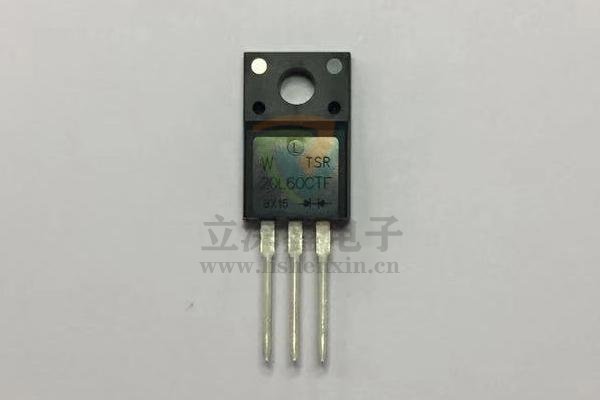

肖特基二極管，英文是Schottky diode，是這樣一種二極管：它導通電壓降非常低，且允許高速切換。作為一種電子元件，它利用肖特基勢壘特性而產生。
之所以叫「肖特基」二極管，是為了紀念造車物理學家肖特基（Walter H． Schottky）。
如前所述，肖特基二極體的導通電壓非常低。相比于一般二極管在電流流過時產生的約 0．7－1．7 V的電壓降，肖特基二極管的電壓降只有 0．15－0．45 V。正是因此，使用肖特基二極管，可以提升系統的效率。
肖特基二極管的結構
肖特基二極管利用金屬－半導體接面作為肖特基勢壘產生整流效果，這與一般二極管中由半導體－半導體接面產生的P－N結不同。
基于肖特基勢壘的特性，肖特基二極管的導通電壓降很低，同時也可以提高切換的速度。
肖特基二極管的缺點
肖特基二極管最大的缺點，就是它反向偏置比較低，以及反向漏電流偏大。
使用硅和金屬作為材料的肖特基二極管，它的反向偏置額定耐壓最高只有50V（如今，緣于技術進步，最大可以達到200V），而反向漏電流值為正溫度特性，容易隨著溫度升高而急遽變大，需注意熱擊穿的隱憂。
為了避免上述的缺點導致問題，實際使用時，肖特基二極管的反向偏置都會比額定值小很多。
現行技術也可以制造出反向偏壓更高的肖特基二極管，但是導通電壓也會升高到和普通二極管相同的水平。也因此，這種二極管在應用中沒有優勢——除了需要高切換速度的場合。
