五條DC/DC轉換電路設計必看金律
來源：網絡????????發布時間：08-09????????點擊：
摘要 : 搞嵌入式的工程師們往往把單片機、ARM、DSP、FPGA搞的得心應手，而一旦進行系統設計，到了給電源系統供電，雖然也能讓其精心設計的程序運行起來，但對于新手來說，有時可能效率低下，往往還有供電電流不足或過大引起這樣那樣的問題，本文十大金律輕松搞定DCDC電源轉換電路設計。
搞嵌入式的工程師們往往把單片機、ARM、DSP、FPGA搞的得心應手，而一旦進行系統設計，到了給電源系統供電，雖然也能讓其精心設計的程序運行起來，但對于新手來說，有時可能效率低下，往往還有供電電流不足或過大引起這樣那樣的問題，本文十大金律輕松搞定DCDC電源轉換電路設計。
第一條、搞懂DC/DC電源怎么回事
DC/DC電源電路又稱為DC/DC轉換電路，其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為DC/DC轉換。常見的電源主要分為車載與通訊系列和通用工業與消費系列，前者的使用的電壓一般為48V、36V、24V等，后者使用的電源電壓一般在24V以下。不同應用領域規律不同，如PC中常用的是12V、5V、3.3V，模擬電路電源常用5V 15V，數字電路常用3.3V等，現在的FPGA、DSP還用2V以下的電壓，諸如1.8V、1.5V、1.2V等。在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC/DC變換以后在輸出端獲一個或幾個直流電壓。
第二條、需要知道 的DC/DC轉換電路分類
DC/DC轉換電路主要分為以下三大類：
①穩壓管穩壓電路。 ②線性 （模擬）穩壓電路。 ③開關型穩壓電路
第三條、最簡單的 穩壓管電路設計方案

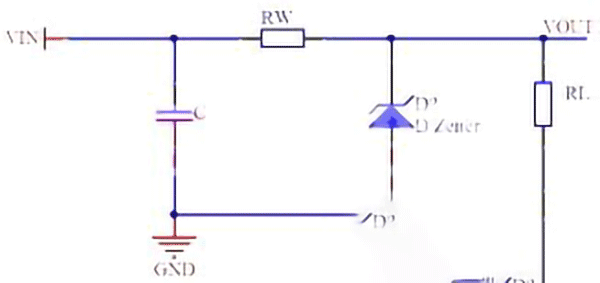

穩壓管穩壓電路電路結構簡單，但是帶負載能力差，輸出功率小，一般只為芯片提供基準電壓，不做電源使用。比較常用的是并聯型穩壓電路，其電路簡圖如圖（1）所示，
技術分享
選擇穩壓管時一般可按下述式子估算： （1） Uz=Vout; （2）Izmax=（1.5-3）ILmax （3）Vin=（2-3）Vout 這種電路結構簡單，可以抑制輸入電壓的擾動，但由于受到穩壓管最大工作電流限制，同時輸出電壓又不能任意調節，因此該電路適應于輸出電壓不需調節，負載電流小，要求不高的場合，該電路常用作對供電電壓要求不高的芯片供電。
第四條、基準電壓源芯片穩壓電路

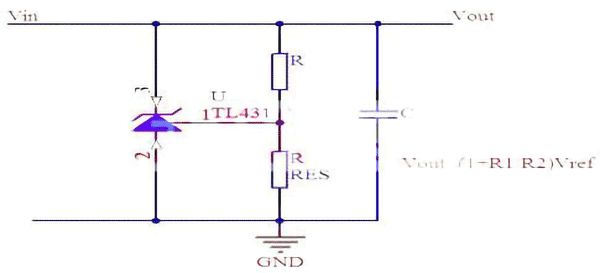

穩壓電路的另一種形式，有些芯片對供電電壓要求比較高，例如AD DA芯片的基準電壓等。常用基準源芯片，有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值。最常用的電路應用如下圖示，此時Vo=（1+R1/R2）Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地，當R1=R2時，Vo=5V。
技術分享
其他的幾個基準電壓源芯片電路類似。
第五條、串聯型穩壓電源的電路認識
串聯型穩壓電路屬直流穩壓電源中的一種，其實是在三端穩壓器出現之前比較常用的直流供電方法，在三端穩壓器出現之前，串聯穩壓器通常有OP放大器和穩壓二極管構成誤差檢測電路，如下圖，該電路中，OP放大器的反向輸入端子與輸出電壓的檢測信號相連，正向輸入端子與基準電壓Vref相連，Vs=Vout*R2/（R1+R2）。由于放大信號ΔVs為負值，控制晶體管的基級電壓下降，因此輸出電壓減小在正常情況下，必有 Vref=Vs=Vout*R2/（R1+R2），調整R1，R2之比可設定所需要的輸出電壓值。
圖中所示只是這也是三端穩壓器的基本原理，其實負載大小可以可以把三極管換成達林頓管等等，這種串聯型穩壓電路做組成的直流穩壓電源處理不當，極易產生振蕩?，F在沒有一定模擬功底的工程師，一般現在不用這種方法，而是直接采用集成的三端穩壓電路，進行DC/DC轉換電路的使用。
