靜電為什么可以擊穿MOS管？
來源：網絡????????發布時間：07-19????????點擊：
摘要 : 其實MOS管一個ESD敏感器件，它本身的輸入電阻很高，而柵-源極間電容又非常小，所以極易受外界電磁場或靜電的感應而帶電，又因在靜電較強的場合難于泄放電荷，容易引起靜電擊穿。

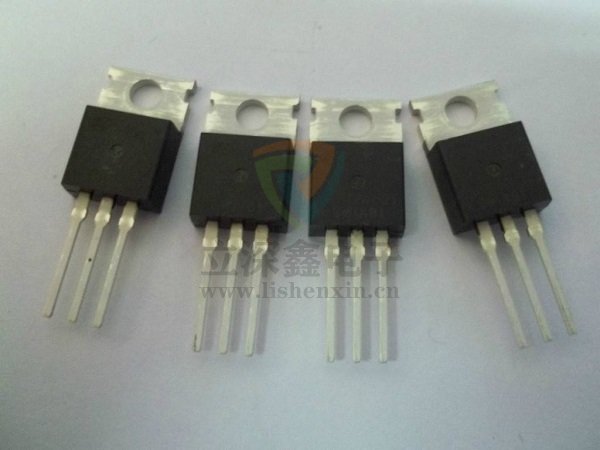

其實MOS管一個ESD敏感器件，它本身的輸入電阻很高，而柵-源極間電容又非常小，所以極易受外界電磁場或靜電的感應而帶電，又因在靜電較強的場合難于泄放電荷，容易引起靜電擊穿。
靜電擊穿有兩種方式：
一是電壓型，即柵極的薄氧化層發生擊穿，形成針孔，使柵極和源極間短路，或者使柵極和漏極間短路；
二是功率型，即金屬化薄膜鋁條被熔斷，造成柵極開路或者是源極開路。
靜電的基本物理特征為：
1、有吸引或排斥的力量;
2、有電場存在，與大地有電位差;
3、會產生放電電流。
這三種情形即ESD一般會對電子元件造成以下三種情形的影響：
1、元件吸附灰塵，改變線路間的阻抗，影響元件的功能和壽命;
2、因電場或電流破壞元件絕緣層和導體，使元件不能工作(完全破壞);
3、因瞬間的電場軟擊穿或電流產生過熱，使元件受傷，雖然仍能工作，但是壽命受損。
所以ESD對MOS管的損壞可能是一，三兩種情況，并不一定每次都是第二種情況。
上述這三種情況中，如果元件完全破壞，必能在生產及品質測試中被察覺而排除，影響較少。
如果元件輕微受損，在正常測試中不易被發現，在這種情形下，常會因經過多次加工，甚至已在使用時，才被發現破壞，不但檢查不易，而且損失亦難以預測。靜電對電子元件產生的危害不亞于嚴重火災和爆炸事故的損失。
電子元件及產品在什么情況下會遭受靜電破壞？
可以這么說：電子產品從生產到使用的全過程都遭受靜電破壞的威脅。從器件制造到插件裝焊、整機裝聯、包裝運輸直至產品應用，都在靜電的威脅之下。
在整個電子產品生產過程中，每一個階段中的每一個小步驟，靜電敏感元件都可能遭受靜電的影響或受到破壞，而實際上最主要而又容易疏忽的一點卻是在元件的傳送與運輸的過程。
在這個過程中，運輸因移動容易暴露在外界電場(如經過高壓設備附近、工人移動頻繁、車輛迅速移動等)產生靜電而受到破壞，所以傳送與運輸過程需要特別注意，以減少損失，避免無所謂的糾紛。防護的話加齊納穩壓管保護。
現在的mos管沒有那么容易被擊穿，尤其是是大功率的vmos,主要是不少都有二極管保護。
vmos柵極電容大，感應不出高壓。與干燥的北方不同，南方潮濕不易產生靜電。還有就是現在大多數CMOS器件內部已經增加了IO口保護。但用手直接接觸CMOS器件管腳不是好習慣。至少使管腳可焊性變差。
