ESD靜電二極管的分類和防護
來源：網絡????????發布時間：07-06????????點擊：
摘要 : ESD, ElectroStatic Discharge(靜電放電)。一直以來，電子產品都受到ESD的影響，輕則影響性能，重則損壞產品,大多數電子產品在生命周期內99%的時間都會處于一個ESD環境中。靜電是電荷的產生與消失過程中產生的電現的總稱。

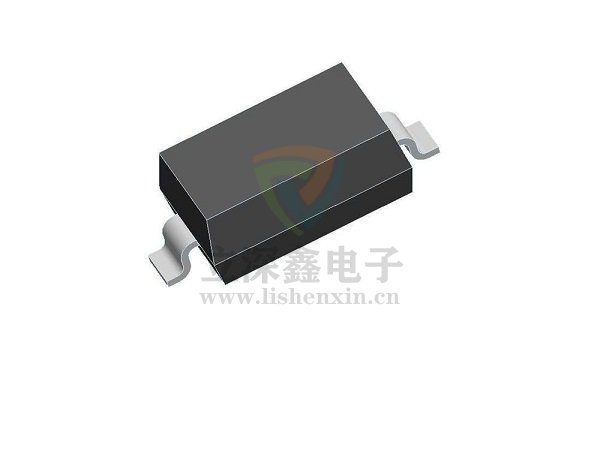

ESD二極管, ElectroStatic Discharge(靜電放電)。一直以來，電子產品都受到ESD的影響，輕則影響性能，重則損壞產品,大多數電子產品在生命周期內99%的時間都會處于一個ESD環境中。靜電是電荷的產生與消失過程中產生的電現的總稱。我們知道，物質是由原子組成，電子圍繞原子運動，當電子在外力的作用下，電子離開原子而侵入其它原子，原子因缺少電子而帶正電，得到電子而帶負電。外力一般包含各種情況，如動能、位能、熱能、化學能、電磁能等。
帶靜電物體類型：
1、電導體，電荷易中和，不容易積累電荷。
2、非電導體，電阻大，電荷不易中和，故比較容易積累電荷。兩接觸材料（非電導體）之間的相對介電常數越大，越容易帶靜電?？諝庵邢鄬穸仍降?，物體越容易帶靜電。 靜電一般具有高電壓、低電量、大電流、作用時間短、復現性差、瞬間現象多、受濕度影響較大等特點。
靜電產生的方式：
1、接觸起電，當兩個物體接觸時，就會使其中一個物體失去電子而帶正電，而另外一個物體得到電子而帶負電，若在分離的過程中電荷難以中和，電荷就會積累使物體帶上靜電。
2、感應帶電：當帶電的物體接近不帶電物體時會在不帶電的物體兩端分別感應出正電荷和負電荷。
3、熱電和壓電起電噴射起電等。
ESD(靜電放電)：帶不同靜電電位的物體通過直接接觸或者靜電場的感應而導致物體間靜電電荷的移動，靜電放電的快速電荷移動會產生很大的瞬間電流，強的電場和電磁輻射等。
ESD基本上可以分為三種類型：一是各種機器引起的ESD，二是家具移動或設備移動引起的ESD,三是人體接觸引起的ESD，所有三種ESD中，電子產品最容易受到第三種ESD的損壞。
ESD標準：人體模型HBM(human body model)：模擬接觸條件，主要用于器件。
IEC1000-4-2：用于系統級的ESD防護。對于相同的ESD電壓，IEC1000-4-2的峰值電流要比人體模型HBM高5倍以上。
ESD對電子產品的危害：ESD兩種主要的破壞機制是：由ESD電流產生熱量導致設備的熱失效；由ESD感應出過高電壓導致絕緣擊穿。兩種破壞可能在一個設備中同時發生，例如，絕緣擊穿可能激發大的電流，這又進一步導致熱失效。
ESD引起器件的擊穿：硬擊穿，一次性造成芯片介質擊穿、燒毀等永久性損壞。軟擊穿，造成器件性能下降或參數指標下降而成為隱患。
ESD包含豐富的頻譜范圍，除容易造成電路損害外，也極易對電子電路造成干擾。ESD對電子電路的干擾有二種方式。一種是傳導干擾，另一種是輻射干擾。ESD干擾可能會導致設備鎖死、復位、數據丟失或可靠性下降等。
