TVS二極管和壓敏電阻有什么區別？
來源：網絡????????發布時間：06-28????????點擊：
摘要 : 隨著電子產品更新換代的速度，電子產品中的電路防護也日益得到生產廠家的重視，電路工程師和采購對電子元器件的了解也就越來越多，越來越全面，正因為電子元器件市場需求量的急劇飆升，使得電子元器件的廠家及代理商如雨后春筍般迅速浮現出來。
隨著電子產品更新換代的速度，電子產品中的電路防護也日益得到生產廠家的重視，電路工程師和采購對電子元器件的了解也就越來越多，越來越全面，正因為電子元器件市場需求量的急劇飆升，使得電子元器件的廠家及代理商如雨后春筍般迅速浮現出來。TVS二極管和壓敏電阻都是并聯在電路中，通過對異常浪涌、靜電和電壓的泄放從而起到保護電路的作用。
以電源防護方案來說，眾所周知，這類的防護設計以防雷和限壓為主，陶瓷氣體放電管為一級保護，二極防護多由壓敏電阻和TVS二極管來泄放雷擊浪涌的殘壓。兩者之間本質上有什么差異呢？
工作原理

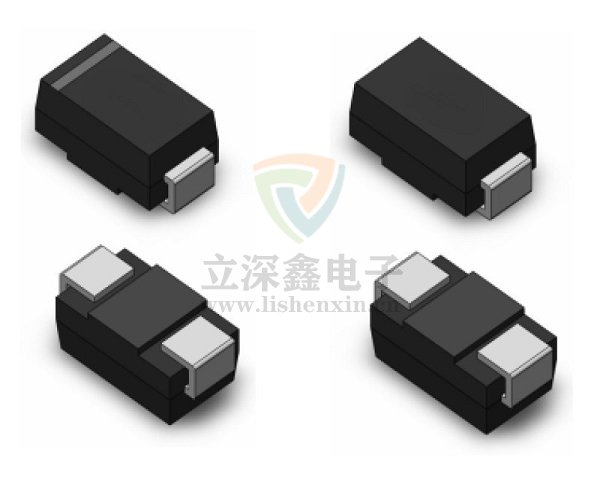

TVS二極管：當瞬時電壓超過電路正常工作電壓后，TVS二極管便發生雪崩，提供給瞬時電流一個超低電阻通路，其結果是瞬時電流通過二極管被引開，避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。
當瞬時脈沖結束以后，TVS二極管自動回復高阻狀態，整個回路進入正常電壓。TVS管的失效模式主要是短路，但當通過的過電流太大時，也可能造成TVS管被炸裂而開路。

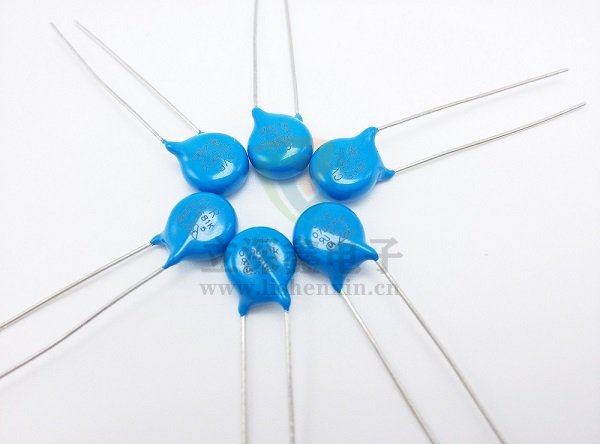

壓敏電阻：當加在壓敏電阻上的電壓低于它的閾值時，流過它的電流極小，它相當于一個阻值無窮大的電阻。也就是說，當加在它上面的電壓低于其閾值時，它相當于一個斷開狀態的開關。
當加在壓敏電阻上的電壓超過它的閾值時，流過它的電流激增，它相當于阻值無窮小的電阻。也就是說，當加在它上面的電壓高于其閾值時，它相當于一個閉合狀態的開關。
產品特性
由半導體材料制成的TVS二極管，ps級響應速度，瞬態功率大，漏電流低，箝位電壓擊穿偏差小，易控制，體積小，高可靠性，使用壽命長，無損壞極限；在浪涌電流保護方面，TVS管的通流量不及壓敏電阻。
由氧化鋅制成的壓敏電阻，ns級響應速度，尺寸小、不占空間，成本低，能夠承受更大的浪涌電流，體積越大承受的浪涌電流越大，最大可達到上百KA；但是壓敏電阻的非線性特性差，大電流時候限制電壓高，低電壓時漏電流大，并且經過一定能量沖擊數之后，容易老化；
應用范圍
電子元器件的獨有特性，決定了其應用環境：
1、TVS管：應用范圍極其廣泛，如汽車、計算機系統、通訊設備、家用電器、儀器儀表、交/直流電源、I/O端口、ISDN的保護、通訊端口、繼電器等各個領域；
2、壓敏電阻：傾向于電源防護，多用于防雷系統中。
到底是壓敏電阻好還是TVS管好？在實際電路防護中，最關鍵的還是要對抑制對象和保護對象有充分的認識?？偨Y：在能量小的脈沖電壓，防止被防護對象因瞬態過壓而損壞，一般建議采用TVS管；對于吸收能量較高的浪涌電流/電壓下，建議采用壓敏電阻。
