半導體放電管的三個基礎知識
來源：網絡????????發布時間：05-28????????點擊：
摘要 : 固體放電管又稱為半導體放電管，半導體放電管是一種過壓保護器件，是利用晶閘管原理制成的，依靠PN結的擊穿電流觸發器件導通放電，可以流過很大的浪涌電流或脈沖電流。其擊穿電壓的范圍，構成了過壓保護的范圍。
一、半導體放電管是什么？

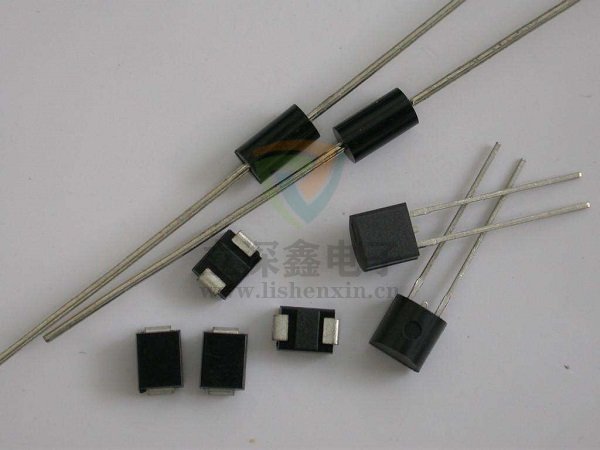

固體放電管又稱為半導體放電管，半導體放電管是一種過壓保護器件，是利用晶閘管原理制成的，依靠PN結的擊穿電流觸發器件導通放電，可以流過很大的浪涌電流或脈沖電流。其擊穿電壓的范圍，構成了過壓保護的范圍。
二、半導體放電管選用標準？
1、轉折電壓VBO必須小于被保護電路所允許的最大瞬間峰值電壓。
2、反向擊穿電壓VBR必須大于被保護電路的最大工作電壓。如在POTS應用中，最大振鈴電壓(150V)的峰值電壓(150*1.41=212.2V)和直流偏壓峰值(56.6V)之和為268.8V，所以應選擇VBR大于268.8V的器件。又如在ISDN應用中，最大DC電壓(150V)和最大信號電壓(3V)之和為153V，所以應選擇VBR大于153V的器件。
3、最大瞬間峰值電流IPP必須大于通訊設備標準的規定值。如FCC Part68A類型的IPP應大于100A；Bellcore 1089的IPP應大于25A。
4、若要使半導體放電管通過大的浪涌電流后自復位，器件的維持電流IH必須大于系統所能能提供的電流值。即：IH(系統電壓/源阻抗)。
5、半導體放電管處于導通狀態(導通)時，所損耗的功率P應小于其額定功率Pcm，Pcm=KVT*IPP，其中K由短路電流的波形決定。對于指數波，方波，正弦波，三角波K值分別為1.00，1.4，2.2，2.8。
三、半導體放電管應用領域？
1. 配線架保安單元
2. 通信線路，防止浪涌
3. 電話機，防止雷擊
4. 用于陰極射線管，如電腦顯示屏
5. 無線電接收機，如汽車收音機、收錄機和移動天線等。
