MOSFET/IGBT驅動器理論及其應用
來源：網絡????????發布時間：05-27????????點擊：
摘要 : 以下內容介紹了MOSFET和IGBT技術，驅動器的類型，隔離技術以及MOSFET / IGBT驅動器的IXYS系列以及一些實際考慮因素。由于不存在少數載流子傳輸，因此可以在更高的頻率下開關MOSFET。對此的限制由兩個因素強加：電子在漂移區中的傳播時間以及對輸入柵極和米勒電容進行充電和放電所需的時間。
以下內容介紹了MOSFET和IGBT技術，驅動器的類型，隔離技術以及MOSFET / IGBT驅動器的IXYS系列以及一些實際考慮因素。
MOSFET和IGBT技術
由于不存在少數載流子傳輸，因此可以在更高的頻率下開關MOSFET。對此的限制由兩個因素強加：電子在漂移區中的傳播時間以及對輸入柵極和米勒電容進行充電和放電所需的時間。
IGBT的優勢來自MOSFET和BJT。它用作MOSFET，其漏極側具有注入區，以提供對漏極漂移區的電導率調制，從而降低了導通損耗，特別是與同等額定的高壓MOSFET相比。
就驅動IGBT而言，它類似于MOSFET，因此所有用于驅動MOSFET的開通和關斷現象注釋，圖表和驅動器電路同樣適用于IGBT。因此，以下內容僅涉及MOSFET模型。

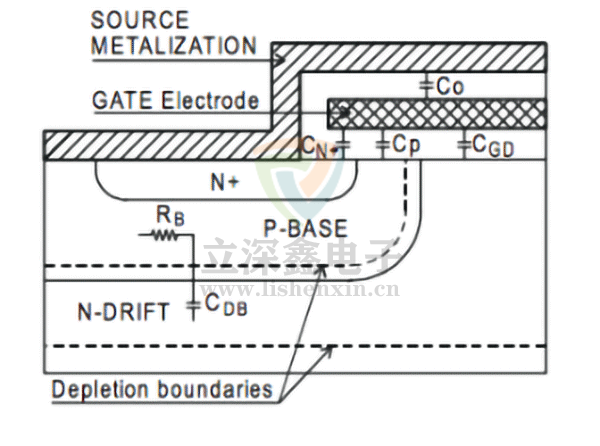

圖1 MOSFET單元內部結構
IC驅動器
盡管使用硬連線電子電路驅動MOSFET / IGBT的方法有很多，但IC驅動器提供的便利性和功能吸引了設計人員。最重要的優勢是緊湊性。IC驅動器本質上提供了較低的傳播延遲。由于所有重要參數均在IC驅動器中指定，因此設計人員無需經過費時的定義，設計和測試電路來驅動MOSFET / IGBT的過程。
可用于提高電流輸出的技術
具有N溝道和P溝道MOSFET的圖騰柱級可用于增強IC驅動器的輸出。缺點是信號反轉，并且當公共柵極電壓處于過渡狀態時也存在直通。
采用電荷泵和自舉方法
為了在橋式拓撲，降壓轉換器或2晶體管正激轉換器中采用的相腳中驅動上部MOSFET / IGBT，不能直接使用低側驅動器。這是因為上部MOSFET / IGBT的源極/發射極未處于地電位。
圖2基本電荷泵倍增器

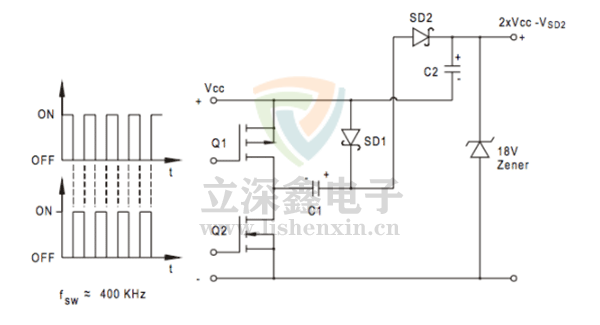

圖2顯示了電荷泵如何產生更高的Vcc，以用于上層MOSFET / IGBT的驅動器IC。在這里，一對N溝道和P溝道MOSFET充當開關，將輸入的電源電壓通過電容器和肖特基二極管交替連接至輸出，將其隔離并使之幾乎翻倍。由于使用的開關頻率為幾百千赫茲，因此，低紋波隔離的輸出電壓可用作上層MOSFET / IGBT驅動器的直流電源。
實際考慮
在設計和構建用于MOSFET / IGBT的驅動器電路時，必須注意幾個實際方面，以避免令人不快的電壓尖峰，振鈴振蕩和誤導通。通常，這是不正確或不充分的電源旁路，布局以及驅動器與被驅動的MOSFET / IGBT不匹配的結果。
