DC/DC數據表中電流限制規格詳解
來源：立深鑫電子????????發布時間：01-25????????點擊：
摘要 : 首先，DC / DC轉換器數據表中的電流限制規格與低壓差穩壓器（LDO）的規格并非代指同一內容。對于一個LDO，電流限制值是當調壓器處于過載或短路條件時，該裝置提供給輸出的最大電流。對于降壓轉換器，數據表將在電感電流的峰值或谷指定限制。
DC / DC轉換器的電流限制規格有時會讓不熟悉此類型調壓器的設計師感到困惑。我希望此內容能幫您消除一些困惑。
首先，DC / DC轉換器數據表中的電流限制規格與低壓差穩壓器（LDO）的規格并非代指同一內容。對于一個LDO，電流限制值是當調壓器處于過載或短路條件時，該裝置提供給輸出的最大電流。對于降壓轉換器，數據表將在電感電流的峰值或谷指定限制。然而，正是平均電感電流代表降壓轉換器的輸出電流。方程1和2將電感電流限制轉化為最大輸出電流：

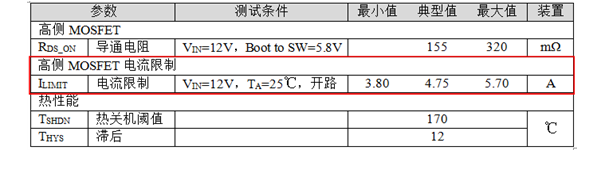

作為一個示例，讓我們從24V輸入轉換為5V輸出。如圖1所示，數據表中給定的最小峰值電流限制為3.8A。
使用公式1，將數據表選擇的電感器作為示例，您可得到：
注意，這是一個“3A”調壓器，但在這些條件下，您可得到多于3A的負載電流。

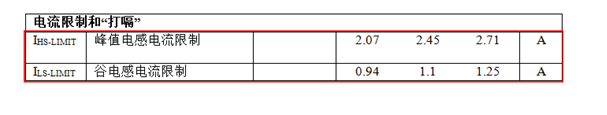

另一個示例。如圖2所示，數據表指定2.45A的典型峰值電流限制和1.1A的典型谷電流限制。
使用方程1和2，您可得到：
在這些條件下，您會取1.58A的較低值作為此設備的最大輸出電流。
前述計算代表轉換器超載及輸出失調之前的最大輸出電流。對于輸出短路的更苛刻條件，大多數調壓器將會大大減少輸出電流。這種“折回”模式有助于防止轉換器過熱，并防止功率級部件受損。
了解升壓轉換器的第一件事是，平均電感電流并不等于輸出電流，后者處于降壓轉換器中。升壓調節器仍將控制電感電流，但是代表轉換器的輸入電流，而非輸出電流。由此，升壓轉換器通常指定具有最大MOSFET電流，而非最大的輸出電流。

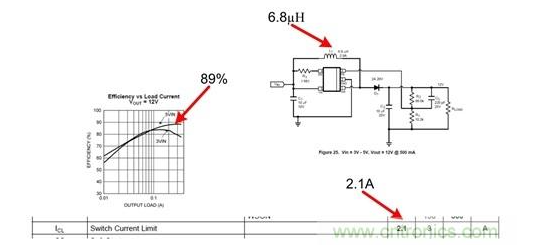

作為一個示例，被稱為“2.1A升壓電壓調節器”。這是指MOSFET開關電流，而非輸出電流。您可以使用公式1估計升壓轉換器的最大輸出電流：
首先，你需要通過查看數據表中的效率曲線，并找到一個接近您的應用所需的條件來估計轉換器的效率，η。
通過圖1數據和我們的輸入和輸出條件獲得等式1，我們可以計算出最大輸出電流：
這看起來是否像是錯誤的結果？它是否真的是講您只能從“2.1A”升壓轉換器獲得0.73A？是的——這與您使用哪類升壓轉換器并沒有什么區別。
這一結果不難理解。對于任何DC/DC轉換器，輸入和輸出功率將幾乎相等。若輸出電壓高于輸入電壓，則輸入電流必須高于輸出電流，通過VOUT/VIN比例，給予兩側相等的功率。由于MOSFET觀察到輸入電流，其額定值必須比所需的輸出電流大得多。雖然考慮到轉換器的效率，但從數學角度講，等式1說的是同一事情。
