電子元器件電路應用設計之場效應晶體管
來源：立深鑫電子????????發布時間：01-06????????點擊：
摘要 : 場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（10^7～10^12Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域寬等優點
對于場效應管來說，在大學期間老師基本沒有講，讓自己自學。到了工作的時候，我們發現場效應管應用還是比較廣泛的。其實場效應管和三極管還是很相似的。在很多應用中，甚至可以直接貼換三極管。
場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（10^7～10^12Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域寬等優點，現已成為雙極型晶體管和功率晶體管的強大競爭者。
1.與雙極型晶體管相比，場效應管具有如下特點。
（1）場效應管的控制輸入端電流極小，因此它的輸入電阻(Ω)很大。
（2）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；
（3）由于不存在雜亂運動的電子擴散引起的散粒噪聲，所以噪聲低。

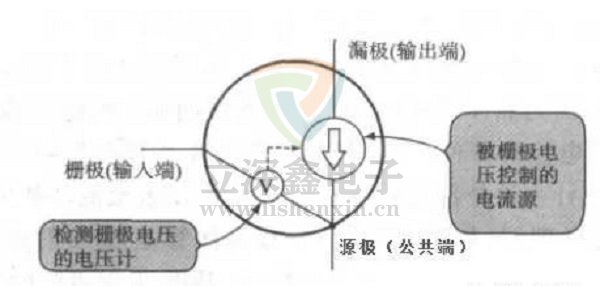

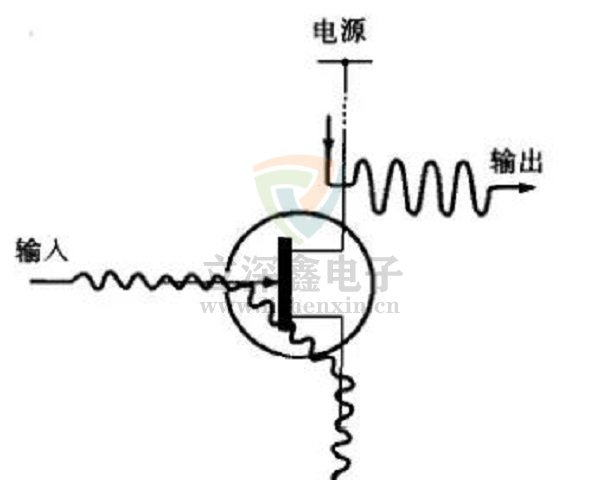

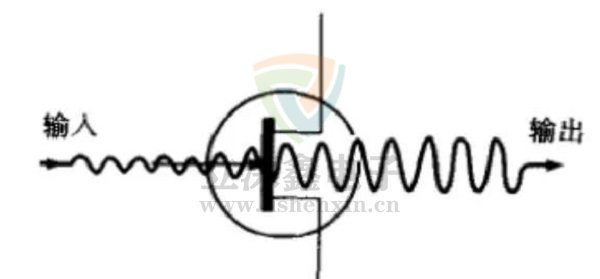

2.工作原理
場效應管的開關電路和三極管的開關電路一樣，都是可以從放大電路變化而得。這里不在說明其變化過程。同樣把負載放置在Rd的位置。
對于偏置電阻的確定，需要注意：其作用和三極管的上下拉電阻一樣，用于確定柵極的電平狀態，取值一般沒有要求，大都取1M。
場效應管的開關電路應用非常廣泛，由于其為電壓控制型，而且內阻非常小，常常應用在各種大電流開關控制電路中。例如，熱敏微型打印機電源開關、外部電源輸出開關等等。簡單的說，一般小電流開關電路可以適用三極管，大電流開關電路使用場效應管，這里就不在列舉實例了。
和三極管一樣，其開關并不是絕對的，雖然說，在一定的工作電壓下，場效應管就處于開關狀態。但它的開關狀態并不是沒有內阻，其內阻的變化一般都是跟隨其外部電壓的大小而變化。所以，為了減小其內阻，應盡量加大其開關電壓值。具體多大合適一定要查詢芯片資料。
