為何TVS二極管被稱為電子元件行業的避雷針？
來源：立深鑫電子????????發布時間：06-05????????點擊：
摘要 : TVS二極管能以極高的速度把兩端間的阻抗值由高阻抗變為低阻抗，以吸收一個瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。
TVS二極管，又稱為瞬態抑制二極管，是電子行業普遍使用的一種新型高效電路保護器件，它具有極快的響應時間（亞納秒級）和相當高的浪涌保護吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS二極管能以極高的速度把兩端間的阻抗值由高阻抗變為低阻抗，以吸收一個瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。
簡單的說就是做電流過壓保護的，在通信、電子數碼等產品中很常見。連接時必須反向工作在電路電源、地兩端，與穩壓二極管類似，但不需要限流電阻。壓敏電阻也有類似作用，不過TVS二極管比壓敏電阻導電性能要好，特別是反向導通的時間，遠遠比壓敏電阻要快，反向漏電流也小很多，允許工作溫度也要高。
一、TVS二極管導電特性:
TVS二極管可以按極性分為單極性和雙極性兩種，可分為單向TVS二極管和雙向TVS二極管。如何區分呢？單向TVS二極管的一端標有細色環,接正極；雙向TVS二極管的中間標有兩道環，或不標，無極性。
1、單向TVS二極管的V-I特性，單向TVS二極管的正向特性與普通穩壓二極管相同，反向擊穿拐點近似“直角”為硬擊穿，為典型的PN結雪崩器件。從擊穿點到Vc值所對應的曲線段表明，當有瞬時過壓脈沖時，器件的電流急驟增加而反向電壓則上升到箝位電壓值，并保持在這一水平上。
2.雙向TVS二極管的V-I特性，雙向TVS二極管的V-I特性曲線如同兩只單向TVS二極管“背靠背”組合，其正反兩個方向都具有相同的雪崩擊穿特性和箝位特性，正反兩面擊穿電壓的對稱關系為：0.9≤V(BR)(正)/V（BR）(反)≤1.1，一旦加在它兩端的干擾電壓超過箝位電壓Vc就會立刻被抑制掉，雙向TVS二極管在交流回路應用十分方便。

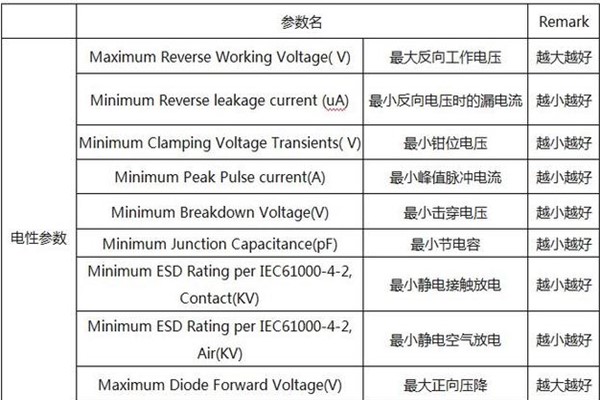

二、TVS二極管電流關鍵參數：
Transient Voltage Suppressor Diode (瞬態抑制二極管)
三、電子產品生產中如何選擇TVS二極管：
在選用瞬態電壓抑制二極管(TVS)時,必須考慮電路的具體條件,一般應遵循以下原則:
1. TVS二極管選型時VC(鉗位電壓)要低于IC能承受的最大安全電壓。
2. 最大反向工作電壓(變位電壓)VRWM不低于電路的最大工作電壓,一般可以選VRWM等于或略大于電路最大工作電壓。
3. 額定的最大脈沖功率，必須大于電路中出現的最大瞬態浪涌功率。
4. PPK=VC x IPP，峰值功率的大小決定了TVS二極管可以應用在什么位置。
5. 寄生的節電容影響數字信號傳輸完整性，高速數據接口中TVS二極管節電容要小。
