TVS二極管的作用
來源：立深鑫電子????????發布時間：10-26????????點擊：
摘要 : TVS二極管能以阻抗由高阻抗降為低阻抗,從而吸收瞬間的大電流,使ⅣS兩端的電壓鉗制在耐壓值附近,從而保護了后高壓所燒掉?？晒苁恰獋€保護器件有單之分,單甬常用在直流電路中,雙向通常用在交流電路中。如下圖單向TS管的典型使用電路。
一、TVS二極管定義

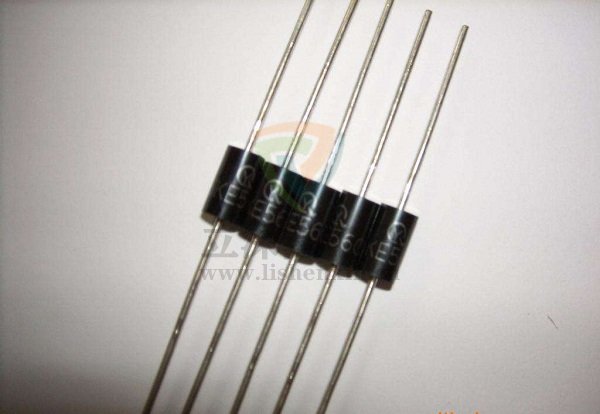

TVS二極管全稱“TRANSIENT VOLTAGE SUPPRESSOR”，或稱瞬態電壓抑制二極管，是以穩壓二極管為基礎研制的一種新型二極管。它的外形以及電路符號都和普通二極管一樣。
TVS二極管能以阻抗由高阻抗降為低阻抗,從而吸收瞬間的大電流,使ⅣS兩端的電壓鉗制在耐壓值附近,從而保護了后高壓所燒掉?？晒苁?mdash;個保護器件有單之分,單甬常用在直流電路中,雙向通常用在交流電路中。如下圖單向TS管的典型使用電路。
二、TVS二極管的作用
1、浪涌保護電路:穩壓管在準確的電壓下擊穿,這就使得它可作為限制或保護之元件來使用因為各種電壓的穩壓二極管都可以得到,故對于這種應用特別適宜。
2、電弧抑制電路:在電感線圏上并聯接入一只合適的穩壓二極管(也可接入一只普通二極管原理一樣)的話,當線圈在導通狀態切斷由于其電磁能釋放所產生的高壓就被二極管所吸收,所以當開關斷開時,開關的電弧也就被消除了這個應用電路在工業上用得比較多,如一些較大功率的電磁吸控制電路就用到它。
3、電視機里的過壓保護電路:EC是電視機主供電壓,當EC電壓過高時D導通,三極管BG導通,其集電極電位將由原來的高電平變為低電平(5V通過待機控制線的控制使電視機進入待機保護狀態。
4、串聯型穩壓電路:在此電路中,串聯穩壓管BG的基極被穩壓二極管D鉗定在13V那么其發射極就輸出恒定的12V電壓了這個電路在很多場合下都有應用TVs器件按極性可分為單極性和雙極性兩種;按用途可分為通用型和專用型;按封裝和內部結構可分為軸向引線二極管、雙列直插TVS陣列、貼片式和大功率模塊等。
軸向引線的產品峰值功率可達400W、500W、600W、1500W和5000V。
其中大功率的產品主要用在電源饋線上,低功率產品主要用在高密度安裝場合。
對于高密度安裝的場合,也可以選擇雙列直插和表面貼裝等封裝形式。
