DCDC電源模塊的PCB設計要點
來源：立深鑫電子????????發布時間：08-14????????點擊：
摘要 : 寬調制電路(PWM開關電源的基本構成如下圖所示，其中DC-DC變換器用于進行功率轉換，他是開關電源的核心部分，此外還有啟動、過流和過壓保護、噪聲濾波等電路。輸出采樣電路(R1、R2)檢測輸出電壓的變化，并與基準電壓Ur比較，誤差電壓經過放大及脈),
1.DCDC電源概述

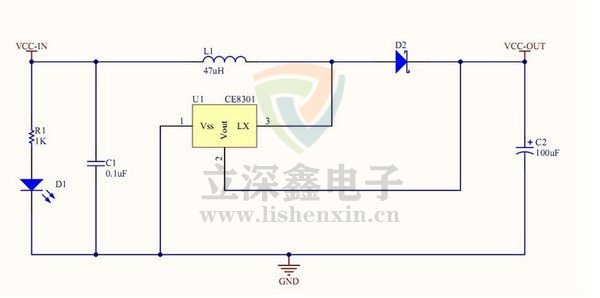

寬調制電路(PWM開關電源的基本構成如下圖所示，其中DC-DC變換器用于進行功率轉換，他是開關電源的核心部分，此外還有啟動、過流和過壓保護、噪聲濾波等電路。輸出采樣電路(R1、R2)檢測輸出電壓的變化，并與基準電壓Ur比較，誤差電壓經過放大及脈),在經過驅動電路控制功率器件的占空比，從而達到調整輸出電壓大小的目的。
2.開關電源設計要點
1) 第一時間下載主芯片的datasheet，按照推薦的布局布線來進行操作(以TPS55540為例);
2) 輸出、輸入的主通路一定要清晰，要留出鋪銅和打過孔的位置，注意布局的時候要以開關電源的核心元器件為中心，圍繞它來進行布局，電源濾波器的輸入和輸出在布局時要盡量遠離，避免噪聲從輸入端耦合到輸出端。
3) 開關電源的布局要緊湊，采取一字型布局，元器件應整齊、均勻、緊湊的排列在PCB上，盡量減少和縮短各元器件之間的引線和連接，盡量少打過孔來連接，關鍵濾波電容的放置一定要合理(最好按照datasheet放置)。
4) 強電流的引線(公共地線、電源的輸入輸出線)最好鋪銅處理，學習PCB，就找凡億教育，做不到也盡可能的寬一些，以降低布線電阻及其電壓降，可減少寄生耦合而產生的自激。其余的那些模塊內部的信號互連線也一般加粗到10mil以上(但不能比pin寬)。
5) SENSE路徑的處理:遠離干擾源和大電流的平面上，不要直接將sense線連接在開關電源管腳，，一般采用0.5MM的線連接到輸出濾波電容之后。
6) GATE引腳的處理，要遠離干擾源，盡量的短并且粗。
7) INTVCC引腳濾波的處理，這兩個電容為快速波動GATE引腳提供電流回路，對電路的正常工作很重要，要靠近放置。
8) 開關電源芯片和電感下面不要布其他信號線，開關電源芯片的散熱焊盤要打散熱地過孔，并開窗，保持充分的散熱。
9) 對于多路輸出的開關電源，在布局的時候，注意使相鄰的電感之間垂直放置。
10) 開關電源在鋪銅的時候注意，不要一味的為了追求大電流，從而采取全連接沒有隔熱路徑而是焊接中存在立片、堆錫、虛焊等現象。
