LDO常見的參數有哪些？有什么參考意義？
來源：立深鑫電子????????發布時間：08-05????????點擊：
摘要 : 低壓差線性穩壓器（LDO）它的終極使命就是為后級電路提供穩定的電壓電流。在選擇LDO時，除了選擇合適的工作電壓和帶載電流，通常還需要結合當前輸入端的供電環境，輸出端的負載要求，結合LDO的幾個常見參數選擇最適合的LDO。下面是LDO常見的幾個重要參數。
低壓差線性穩壓器（LDO）它的終極使命就是為后級電路提供穩定的電壓電流。在選擇LDO時，除了選擇合適的工作電壓和帶載電流，通常還需要結合當前輸入端的供電環境，輸出端的負載要求，結合LDO的幾個常見參數選擇最適合的LDO。下面是LDO常見的幾個重要參數。
1、壓差

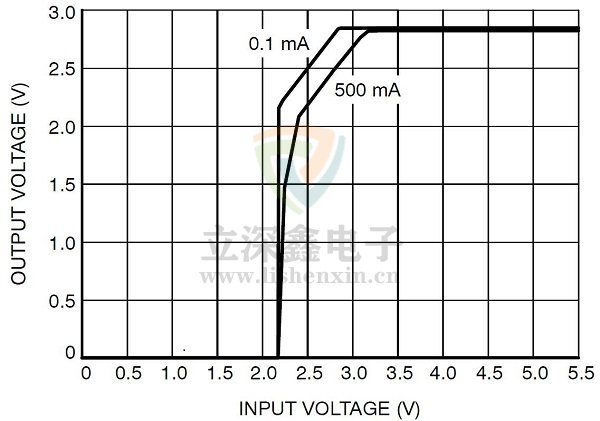

LDO的輸入電壓和輸出電壓的差值就是LDO的壓差。在一定的負載電流下，LDO以最小的輸入電壓維持正常的輸出電壓，此時輸入電壓與輸出電壓的差稱為最小壓差。LDO在不同的負載電流下有著不同的最小壓差。為了保證輸出電壓的穩定，在實際應用中需要根據負載電流的大小來判斷保證正常的輸出電壓所需的最小壓差。LDO的壓差決定了它的工作電壓范圍，低壓差的LDO則可以接受更低的工作電壓，應用在輸入電壓更低的場合，并且降低了耗散功率，提高了效率。圖1是某LDO壓差特性曲線，該LDO標稱輸出電壓為2.8V，從圖中可以看出，輸出電流為500mA時，輸入電壓至少要為3.2V以上才能維持正常的2.8V電壓輸出。
2、地電流

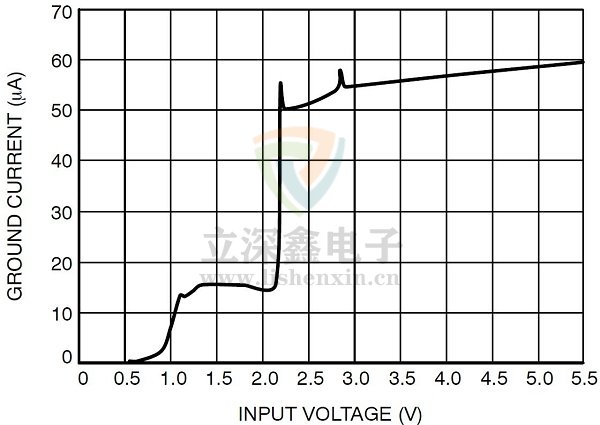

地電流是LDO正常工作時地引腳流過的電流，是LDO工作時自身消耗的電流，也等于輸入電流與負載電流的差，當輸出電流為0時，該電流又稱靜態電流。通常地電流小的LDO的其他參數性能相對比較差，反之亦然。一般在電池供電場合，地電流小的LDO，能夠提高設備的續航時間和供電效率。通常地電流與輸入電壓、溫度和負載電流等有關。圖2是某LDO地引腳電流與輸入電壓的關系曲線，通常來說地電流會隨著輸入電壓的增大而增大。
3、負載調整率
通常在一定輸入電壓下，隨著負載電流的變化，LDO的輸出電壓也會有一定的變化。通過負載調整率這個參數我們就能知道LDO在不同的負載電流下，輸出電壓的變化范圍。所以負載調整率表征LDO在負載變化時，輸出維持穩定電壓的一種能力。在某一恒定的輸入電壓下，我們可以通過改變負載電流，測試實際輸出電壓偏離與標稱電壓的百分比來得到負載調整率。
負載調整率=(V_MAX-V_MIN)/V_OUT ×100%

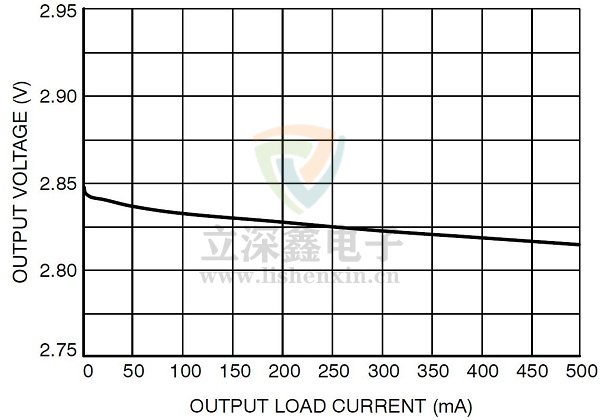

這里VMAX為測試過程中LDO的最大輸出電壓，VMIN為最小輸出電壓，VOUT為標稱輸出電壓。通過式子，可以知道LDO的負載調整率越小穩壓能力越出色。圖3為某LDO負載調整曲線，通常來說隨著輸出電流的增大輸出電壓會有所下降。
4、線性調整率
通常在一定負載電流下，隨著輸入電壓的變化，LDO的輸出電壓也會有一定的變化。通過線性調整率這個參數我們就能知道LDO在不同的輸入電壓下，輸出電壓的變化范圍。所以線性調整率表征LDO在輸入電壓變化時，輸出維持穩定電壓的一種能力。在某一恒定的負載電流下，我們可以通過改變輸入電壓，測試實際輸出電壓偏離與標稱電壓的百分比來得到線性調整率。
線性調整率=(V_MAX-V_MIN)/V_OUT ×100%
這里VMAX為測試過程中LDO的最大輸出電壓，VMIN為最小輸出電壓，VOUT為標稱輸出電壓。通過式子，可以知道LDO的線性調整率越小穩壓能力越出色。圖4為某LDO線性調整曲線，該LDO在輸入電壓為3.5V~5.0V時輸出電壓相對較高。
5、電源紋波抑制比（PSRR）
LDO通常會使用開關電源作為供電設備，開關電源的工作原理就決定了開關電源會產生較大的紋波。LDO通常有著出色的抑制紋波的能力。參數PSRR就是表征LDO抑制輸出紋波的能力的，它的單位為dB。通過測試LDO的輸入和輸出端的紋波幅值，根據以下式子計算就能得到LDO的紋波抑制比（PSRR）。
PSRR=20lg V_(IN-Ripple)/V_(OUT-Ripple)

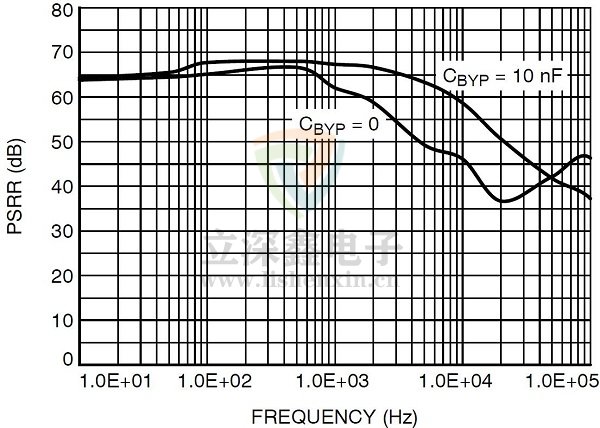

這里VOUT-Ripple為LDO輸出端紋波幅值，VIN-Ripple為輸入端紋波幅值。不同的頻率的紋波，LDO的PSRR值也會不同，通過式子我們知道，PSRR的值越大，紋波抑制能力越出色。圖5為某LDO PSRR曲線，該LDO的PSRR與旁路電容有關，在紋波頻率為10Hz時，該LDO的PSRR約為64dB。
6、瞬態響應

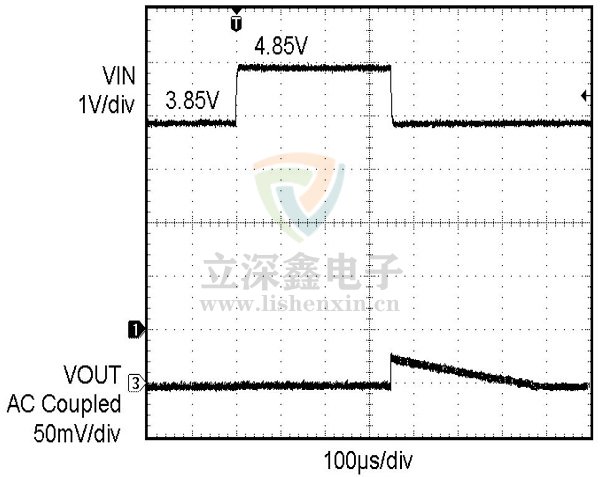

在LDO應用中，輸入電壓和輸出負載有時候會有劇烈的變化。LDO的輸入端可能會因為供電設備的電壓波動而造成LDO的輸入端電壓劇烈變化的情況。輸出端可能會出現輸出負載的切換，出現某部分負載啟動或停止等情況。這些情況都會造成LDO輸出電壓產生波動。我們可以通過LDO的瞬態響應曲線來了解LDO在遇到輸入電壓或負載電流在劇烈變化時LDO輸出電壓的變化情況。具有良好瞬態響應的LDO，在輸入電壓或負載電流在劇烈變化時，LDO的輸出電壓波動幅度小，恢復時間快。圖6為某LDO線性瞬態響應曲線，當輸入電壓波動1V時，輸出電壓也跟著波動約25mV，然后電壓逐漸恢復。圖7為某LDO負載電流突然從0.1mA切換為500mA時，輸出電壓瞬間會跌落約40mV然后有所恢復。
