    MOS管TO封裝系列-MOS管TO封裝規格圖解

    來源:立深鑫電子????????發布時間:08-03????????點擊:
    摘要 : MOS管封裝指的是在MOS芯片制作完成之后,給MOS芯片加上一個外殼,這個外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路,這即為MOS管封裝。本文將為大家介紹TO封裝系列的封裝尺寸及外觀圖。
    MOS管封裝指的是在MOS芯片制作完成之后,給MOS芯片加上一個外殼,這個外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路,這即為MOS管封裝。本文將為大家介紹TO封裝系列的封裝尺寸及外觀圖。

    MOS管在開關電源領域是絕對主力器件。具有輸入阻抗高、噪聲低、熱穩定性好、制造工藝簡單等特點,被廣泛應用在大規模和超大規模集成電路中。

    現在板卡上所用到的MOS管并不多,因為絕大多數MOS管都被集成到IC芯片中去了。MOS管最大的優勢就是可以為其他配件提供穩定的電壓,所以它的安裝位置一般都是在CPU、GPU或插槽附近的位置。

    MOS管TO封裝規格

    TO封裝是MOS管的一種封裝規格,TO全稱“Transistor Out-line”,它的中文意思是“晶體管外形”。這個是MOS管早期的一種封裝規格,例如TO-92,TO-92L,TO-220,TO-252等等都是插入式封裝設計。隨著近年來表面貼裝市場需求量增大,TO封裝也進展到表面貼裝式封裝。

    TO252和TO263就是表面貼裝封裝。其中TO-252又稱之為D-PAK,TO-263又稱之為D2PAK。

    D-PAK封裝的MOSFET有3個電極,柵極(G)、漏極(D)、源極(S)。其中漏極(D)的引腳被剪斷不用,而是使用背面的散熱板作漏極(D),直接焊接在PCB上,一方面用于輸出大電流,一方面通過PCB散熱。所以PCB的D-PAK焊盤有三處,漏極(D)焊盤較大。


    MOS管TO封裝系列圖片

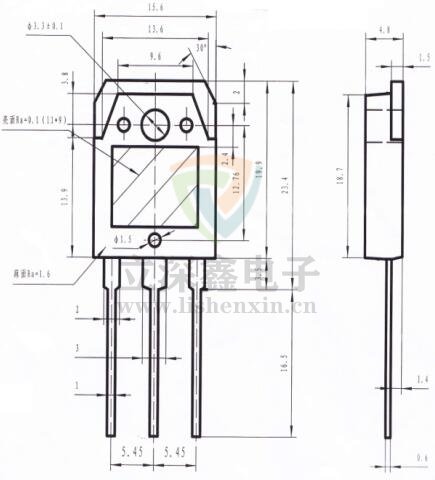

    TO-3P

    TO-3P

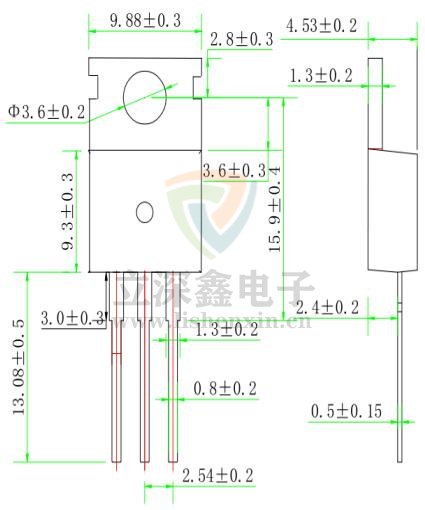

    TO-220

    TO-220

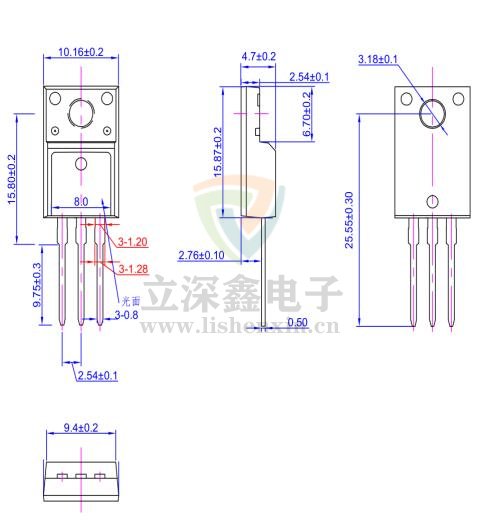

    TO-220F

    TO-220F

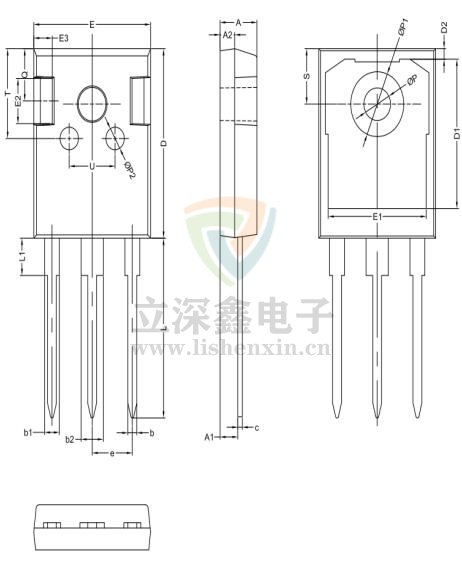

    TO-247

    TO-247

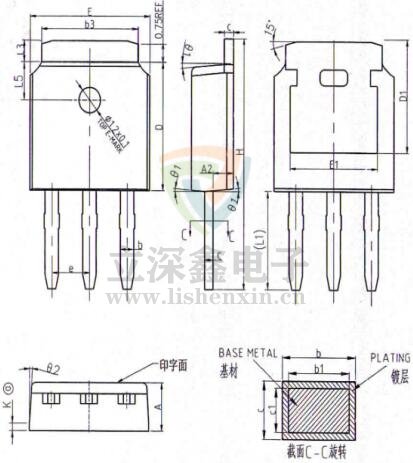

    TO-251

    TO-251

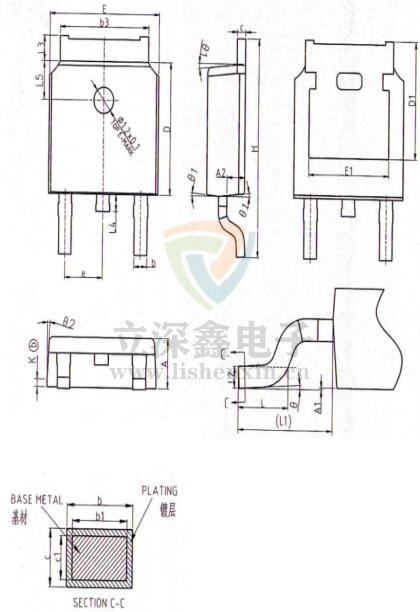

    TO-252

    TO-252

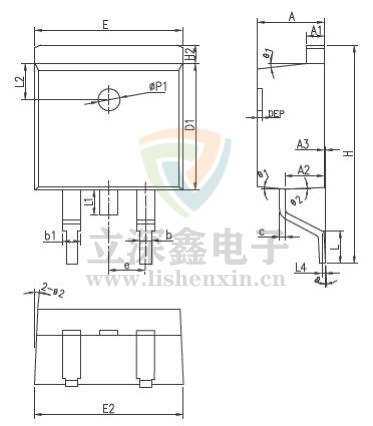

    TO-263

    TO-263
