一張對比圖讓你明白MOS管和三極管工作原理上的區別
來源：立深鑫電子????????發布時間：07-20????????點擊：
摘要 : MOS管和三極管的工作原理實際上并不復雜，但與其分開兩個講述倒不如一個用對鮮明的比圖更容易讓人理解。在此，就用一張對比圖讓您快速了解MOS管和三極管工作原理上的區別。

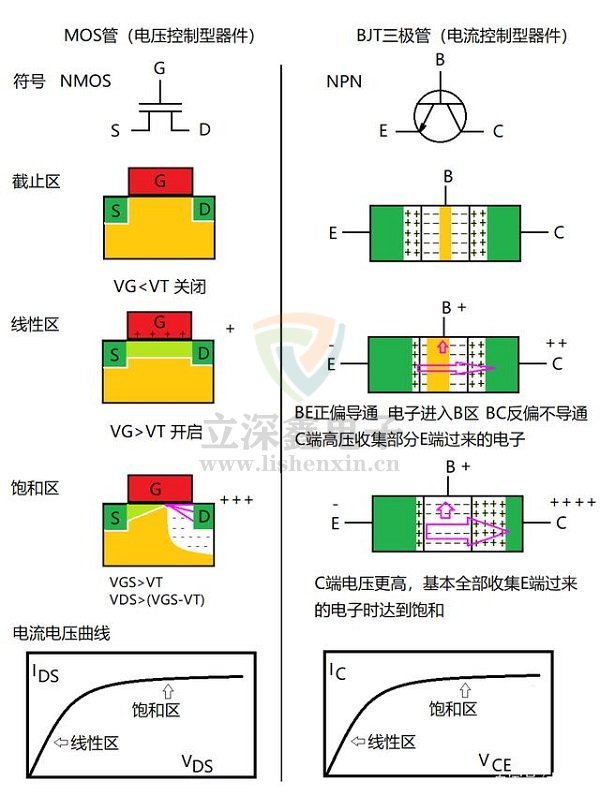

MOS管和三極管的工作原理實際上并不復雜，但與其分開兩個講述倒不如一個用對鮮明的比圖更容易讓人理解。在此，就用一張對比圖讓您快速了解MOS管和三極管工作原理上的區別。
下面就以NMOS和NPN三極管為例，并且以電子流（而非電流）方向為主來說明。
一、符號的區別
MOS管：MOS管簡化下來可以分為柵極（G）源極（S）和漏極（D），MOS管屬于電壓控制器件，通過柵極電壓控制源漏導通情況。
三極管：BJT三極管也有三個級：基極（B）發射極（E）和集電極（C），三極管也屬于電流控制器件，通過基極電流控制發射極和集電極導通情況。
二、線性區的區別
MOS管：NMOS如果柵上加正電壓，就會在其下感應出相反極性的負電荷，從而產生N型溝道，使源漏導通。如果不考慮源漏電壓影響，則柵壓高一點，產生的溝道就寬一點，導通能力就大一點，這就是線性區。
三極管：NPN管如果BE結加正向偏置導通，電子就會進入到基區。除了被基區的P型空穴俘獲外，它們有兩個地方可以去：一個是從基極流出，一個是被集電極更高的正電壓吸收。集電極電壓越高，能收集到的電子就會越多，這也是線性變化的。
三、截止區的區別
MOS管：如果閾值電壓大于NMOS管的電壓，這時MOS管就相當于兩個背靠背的二極管，不導通。
三極管：這點同MOS管一樣。
四、電流電壓曲線
MOS管：在線性區，隨著電壓升高，源漏電流或集電極電流上升。而在飽和區電壓升高，電流基本保持不變。
三極管：這點同MOS管一樣。
五、飽和區的區別
MOS管：當NMOS管的漏極電壓很高時，溝道夾斷，這時即使電壓再次上升，電流也不會出現變化，這也就是所謂的飽和區。
三極管：當NPN三極管的集電極電壓很高時，集電極會把發射極過來的電子全部收集過來，當它達到飽和的時候，就算電壓升高也沒不能收集到更多了。
