TVS二極管和穩壓二極管的區別在哪里？
來源：立深鑫電子????????發布時間：06-30????????點擊：
摘要 : TVS二極管是一種二極管形式的高效能保護器件，利用P-N結的反向擊穿工作原理，將靜電的高壓脈沖導入地，從而保護了電器內部對靜電敏感的元件。
一、TVS二極管的工作原理

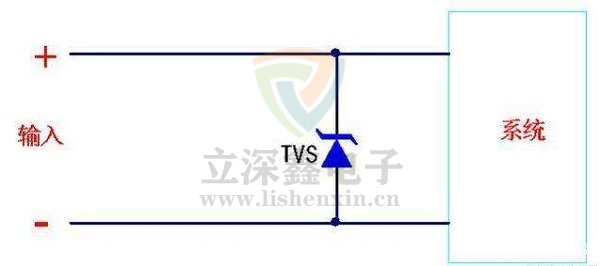

TVS二極管是一種二極管形式的高效能保護器件，利用P-N結的反向擊穿工作原理，將靜電的高壓脈沖導入地，從而保護了電器內部對靜電敏感的元件。當瞬時電壓超過電路正常工作電壓后，TVS二極管便發生雪崩，提供給瞬時電流一個超低電阻通路，其結果是瞬時電流通過二極管被引開，避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。
正因為如此，TVS二極管可用于保護設備或電路免受靜電、電感性負載切換時產生的瞬變電壓，以及感應雷所產生的過電壓。
二、穩壓二極管的工作原理
穩壓二極管又叫齊納二極管。利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。
穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。
三、TVS二極管與穩壓二極管的異同
電子設備應用中，經常會因為電流和電壓的瞬態干擾而造成設備損壞，電子系統同樣如此。瞬態干擾的特點就是能在極短的時間內產生高幅度電壓，瞬態能量大，具有很強的破壞性。
為了能夠更好的遏制這種破壞的發生，TVS二極管被廣泛應用，TVS二極管是在穩壓二極管的基礎上發展起來的一種新型電路保護器件，其外形和符號都和普通二極管一般無二。當瞬時電壓超過電路正常工作電壓后，TVS二極管便發生雪崩，提供給瞬時電流一個超低電阻通路，其結果是瞬時電流通過二極管被引開，避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。我們在一些精密電子設備中經?？梢钥吹絋VS二極管作為ESD防護的主要手段之一。
二者都具有穩壓作用，且都工作在反向截止狀態下，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。但是TVS二極管比穩壓二極管的擊穿電流更小，大于10V的穩壓只有1mA；穩壓二極管的擊穿電壓相當來說要大不少，但穩壓二極管的精度可以做的更高。而TVS二極管更注重的瞬態響應，所以對時間參數的把控就非常重要了。
簡單來說就是TVS二極管的響應時間要比穩壓二極管更快，并且TVS二極管的功率也更大，而穩壓二極管的功率則相對較小。
從上述內容可以看出，TVS二極管和穩壓二極管還是有區別的，TVS二極管的作用主要是防止瞬間大電壓的影響，通過瞬態抑制大電流最終達到穩壓的目的。
